Urządzenie RJ200-B do ochrony przed upadkiem z wysokości

Urządzenie RJ200-B przeznaczone jest do ochrony przed upadkiem z wysokości dla jednej osoby. Zestaw składa się z elementów głównych takich jak obrotowe ramię oraz gniazdo osadzone w konstrukcji betonowej. Ramię można przenosić pomiędzy gniazdami. Pole powierzchni pracy urządzenia RJ200-B wynosi 227 m2, a jego promień to 8,5 m. Wytrzymałość statyczna wynosi nie mniej niż 12 kN (zgodność z normą EN795:2012).

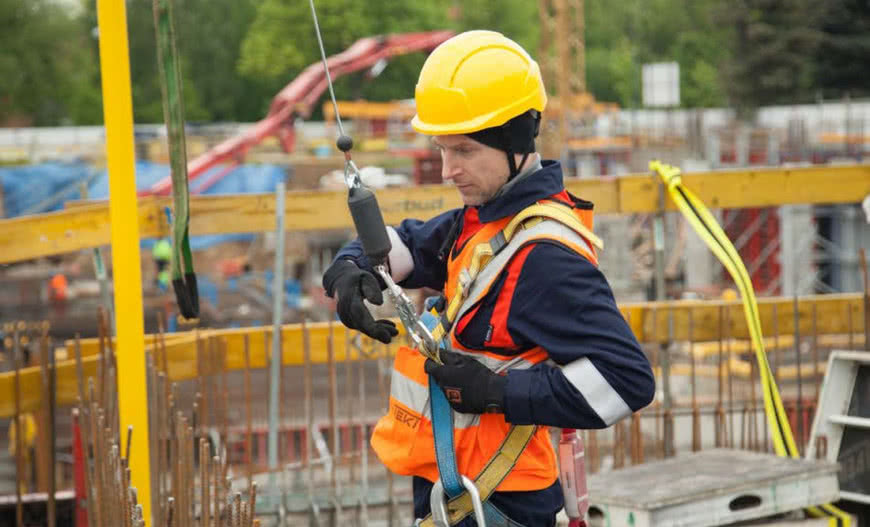

Urządzenie RJ200-B do ochrony przed upadkiem z wysokości

Elementy zestawu RJ200-B

Ramię obrotowe RJ200.06.000-B wykonane jest ze stali 5235 zabezpieczonej przed korozją powłoką lakierniczą. Dla ułatwienia transportu ramię może być składane. Waga ramienia wynosi 83,14 kg.

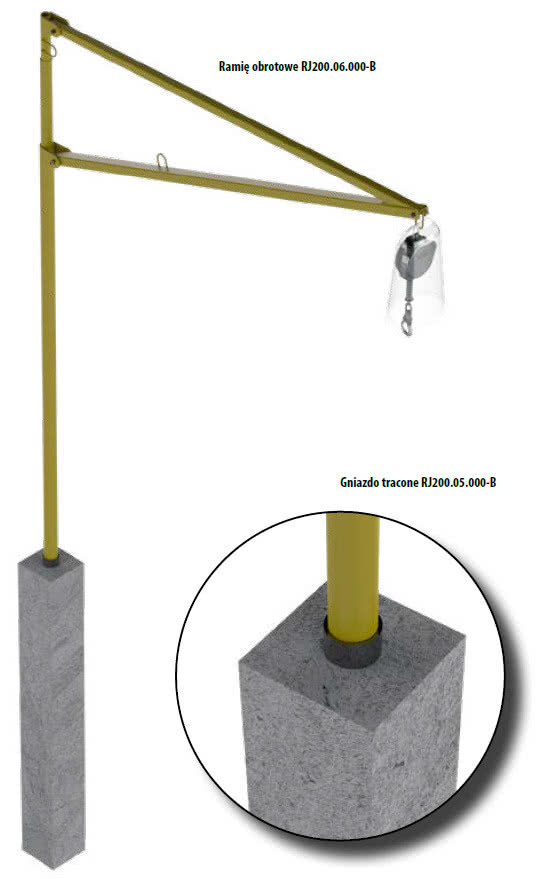

Ramię obrotowe i gniazdo tracone w zestawie RJ200-B
Ramię obrotowe i gniazdo tracone w zestawie RJ200-B

Gniazdo tracone RJ200.05.000-B

Gniazdo tracone RJ200.05.000-B jest przeznaczone do osadzenia ramienia RJ200.06.000-B w podłożu betonowym. Gniazdo jest osadzane podczas wylewania betonowego elementu konstrukcyjnego i pozostaje w nim do momentu zakończenia prac. Po zakończeniu prac gniazdo można wypełnić betonem i pozostawić w elemencie.

Minimalna głębokość osadzenia gniazda to 900 mm. Przy osadzaniu gniazda należy jego górną (otwartą) część zaślepić tymczasowo aby uniemożliwić zalanie wnętrza gniazda płynnym betonem. Gniazdo może być osadzone w słupach o przekroju min. 300 x 300 mm. Maksymalna tolerancja odsunięcia gniazda od jego osi to 50 mm. Waga gniazda wynosi 2,125 kg.

Więcej informacji na temat ramienia obrotowego RJ2000

Zawiesie transportowe (2 m) WS 005 02

Elementy zestawu RJ200-B do ochrony przed upadkiem z wysokości: zawiesie transportowe (2 m) WS 005 02, urządzenie samohamowne (6 m) CR250 HV, osłona urządzenia samohamownego OS 010, osłona OS 010, zatrzaśnik AZ011, szelki bezpieczeństwa P30
Elementy zestawu RJ200-B do ochrony przed upadkiem z wysokości: zawiesie transportowe (2 m) WS 005 02, urządzenie samohamowne (6 m) CR250 HV, osłona urządzenia samohamownego OS 010, osłona OS 010, zatrzaśnik AZ011, szelki bezpieczeństwa P30

Zawiesie transportowe służy do pomocy przy osadzeniu ramienia obrotowego w gnieździe oraz jego wyjęcia za pomocą dźwigu. Jest przedłużeniem umożliwiającym odpięcie zaczepu dźwigowego z poziomu na którym stoi pracownik.

Urządzenie samohamowne (6 m) CR250 HV 06

Urządzenie samohamowne CR250 HV jest certyfikowanym (zgodnie z PN-EN 360 VG11.060 VG11.062) urządzeniem samohamownym do zastosowania zarówno w pionie jak i w poziomie w obudowie z tworzywa sztucznego z rozwijaną liną stalową oraz krętlikiem wmontowanym w obudowę.

Urządzenie posiada dodatkowy system amortyzujący upadek znajdujący się przy zatrzaśniku. Przeznaczone jest do prac wymagających znacznego przemieszczania w stosunku do punktu zaczepienia. Brak konieczności stosowania amortyzatora bezpieczeństwa oraz konieczności stosowania dołączanej linki AZ 800 przy pracy w poziomie.

Osłona urządzenia samohamownego OS 010

Osłona OS 010 służy do ochrony urządzenia samohamownego przed niekorzystnym oddziaływaniem warunków atmosferycznych takich jak deszcze lub śnieg.

Zatrzaśnik AZ011

Zatrzaśnik AZ011 jest certyfikowanym (zgodnie z PN-EN 362) łącznikiem do połączenia urządzenia samohamownego. poprzez osłonę OS 010 z obrotowym ramieniem RJ.200.06.000-B. Korzystając z zatrzaśnika należy zapoznać się z jego indywidualną instrukcją użytkowania.

Szelki bezpieczeństwa P30

Szelki bezpieczeństwa są certyfikowanym (zgodnie z PN-EN 361) wyposażeniem indywidualnym, które należy posiadać aby korzystać z zestawu. Pracownik wykonujący prace musi założyć szelki zgodnie z instrukcją ich użytkowania. Szelki winny być wyposażone w niedemontowalną przedłużkę umożliwiającą samodzielne podpięcie się pracownika do urządzenia samohamownego.

Źródło i zdjęcia: PROTEKT
