Blacha trapezowa ma podłużne przetłoczenia, co umożliwia montaż konstrukcji wsporczej na dowolnej wysokości połaci dachu. Dzięki jej ukształtowaniu instalacja paneli fotowoltaicznych jest prosta, a przestrzeń wentylacyjna pozostaje pod panelami, nad powierzchnią blachy.

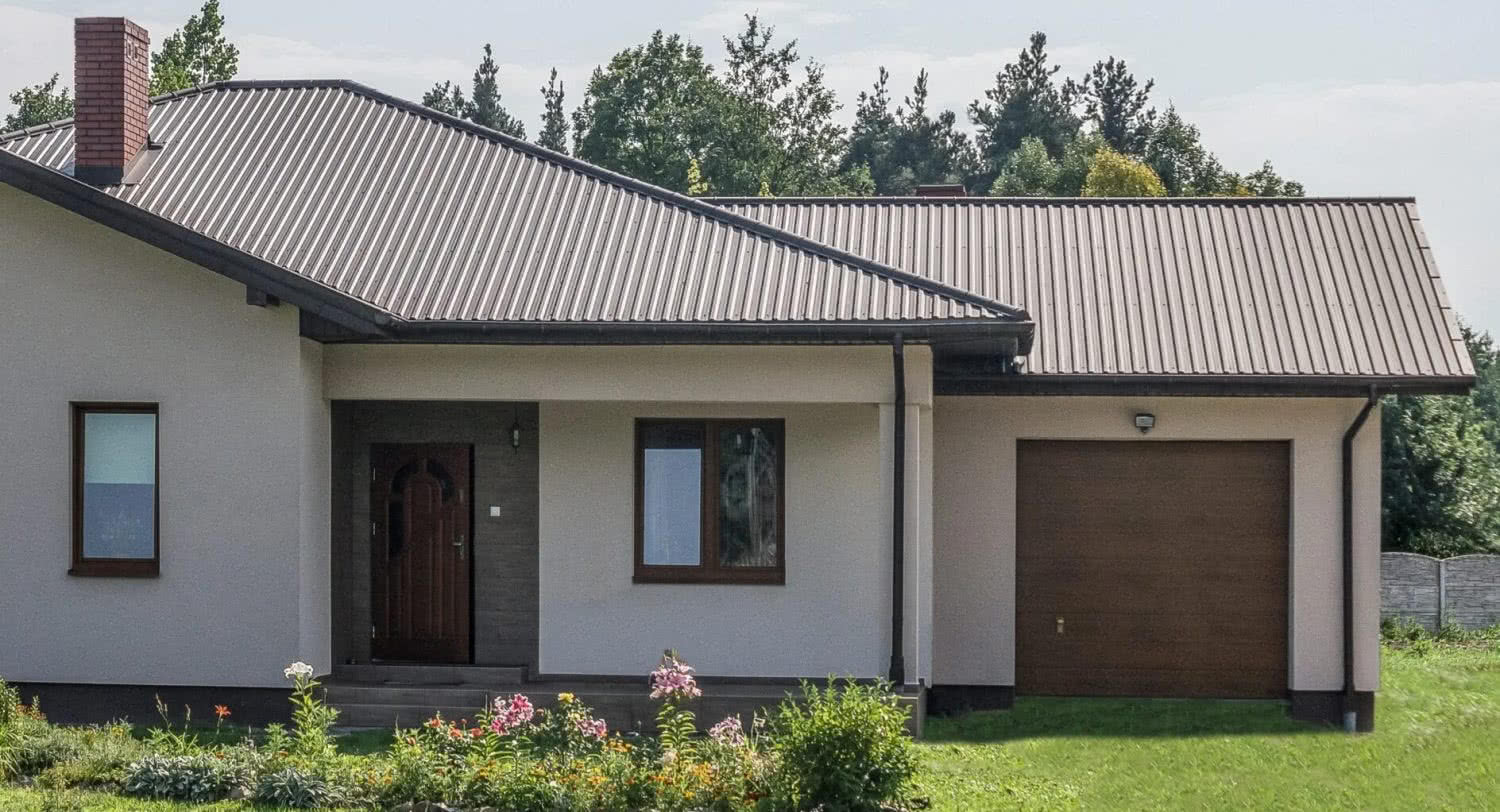

Blacha trapezowa często stosowana jest na dachach garaży, co pozwala na wykorzystanie fotowoltaiki na mniejszą skalę, np. do zasilania oświetlenia ogrodowego czy podgrzewania wody w basenie.
Montaż fotowoltaiki na blasze trapezowej
Sprawdzenie warunków
Na początek należy określić optymalny kierunek ekspozycji paneli, aby system fotowoltaiczny działał wydajnie. Ważne jest również sprawdzenie dostępnej powierzchni oraz zaplanowanie rozmieszczenia paneli na dachu.
Konstrukcja wsporcza
Zestaw montażowy do paneli na blachę trapezową składa się z wysokich lub niskich mostków trapezowych albo szyn mocowanych na wspornikach.
Mostki montuje się bezpośrednio do blachy trapezowej za pomocą blachowkrętów, obejmując co najmniej trzy grzbiety. Wysokie mostki trapezowe stosuje się, gdy potrzebny jest większy odstęp między panelami a blachą, co poprawia cyrkulację powietrza.
Jeżeli używamy wsporników, mamy do wyboru dwa rodzaje. Pierwszy to uniwersalne wsporniki, które przebijają blachę i poszycie, mocowane bezpośrednio do krokwi.
Drugi rodzaj to wsporniki mocowane do łat – umieszcza się je w zagłębieniach blachy trapezowej, przykręcając przez blachę do łat za pomocą blachowkrętów z podkładką EPDM.
W dokumentacji producenta paneli fotowoltaicznych należy sprawdzić, ile wsporników przypada na jeden panel i rozmieścić je odpowiednio na połaci.

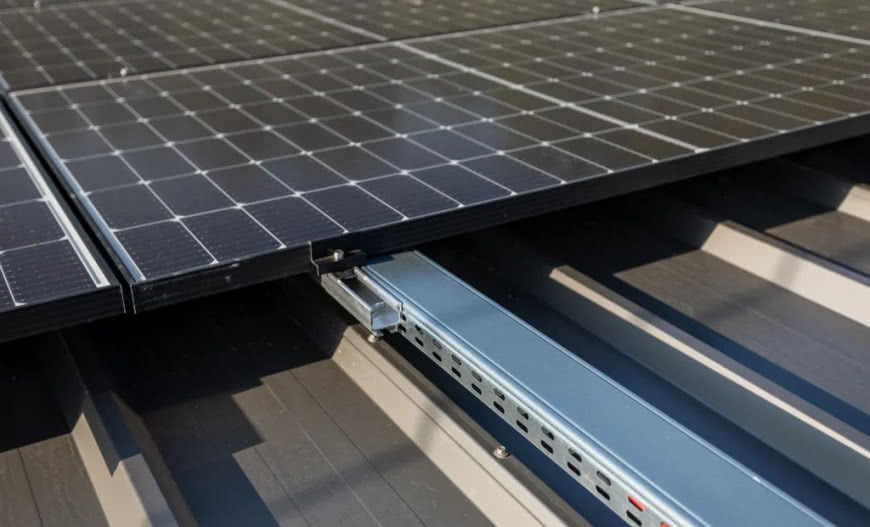

Następnie do wsporników montuje się szyny z gniazdem T.
Montaż paneli fotowoltaicznych
Panele montuje się obok siebie, w jednym lub kilku rzędach.
Zestaw montażowy składa się z klem końcowych i środkowych, które służą do mocowania ram paneli do wsporników lub szyn za pomocą śrub imbusowych i nakrętek.
Klemy zapewniają stabilne trzymanie paneli, jednocześnie chroniąc ich powierzchnię przed uszkodzeniami podczas dokręcania.
Klemy końcowe wykorzystuje się do mocowania skrajnych paneli, natomiast klemy środkowe montuje się między panelami – najpierw dokręca się je lekko, a po ustawieniu obu paneli dokręca ostatecznie.
Przeprowadzenie instalacji
Przewody należy wprowadzić z dachu do wnętrza domu i podłączyć do falownika. W zależności od konstrukcji dachu, można to zrobić pod gąsiorami lub w okolicy komina.
Jednak najlepszym rozwiązaniem jest zastosowanie przejścia antenowego z EPDM, które gwarantuje odpowiednią szczelność i chroni instalację przed uszkodzeniami mechanicznymi, takimi jak przetarcia, uszkodzenia izolacji, a nawet przecięcia przewodów.
O tym warto pamiętać
Przy instalacji na blachach trapezowych, podobnie jak przy innych typach dachówek blaszanych, należy zwrócić szczególną uwagę na kwestie bezpieczeństwa i na to, by nie uszkodzić samej blachy ani jej powłoki ochronnej, jeśli taka występuje.
Oto kilka kluczowych zasad:
- Zabezpieczenie osób pracujących na wysokości – używaj odpowiedniego sprzętu, takiego jak szelki, uprzęże czy liny.
- Pamiętaj o czystym obuwiu, aby nie zarysować powierzchni dachu.
- Poruszaj się ostrożnie po blachach trapezowych, zwłaszcza przy niskich profilach, ponieważ niewłaściwe stąpnięcie może je uszkodzić. Unikaj również deformacji zamków przy zakładach wzdłużnych.
- Podczas wiercenia powstają opiłki, które należy natychmiast usunąć, aby nie wniknęły w powłokę ochronną, ponieważ mogą prowadzić do korozji.
- Krawędzie cięte należy zabezpieczyć lakierem zaprawkowym, aby zapobiec powstawaniu rdzy.
Jakie akcesoria będą potrzebne?
Konstrukcja wsporcza: zestaw wsporników i szyn lub mostki trapezowe, śruby imbusowe i nakrętki, miarka, ołówek lub kreda, nożyce, wkrętarka, wkręty nierdzewne z podkładką EPDM, zestaw BHP do prac na wysokości, rękawice, podkładki uziemiające pod panele, klemy końcowe i środkowe.
Różnice w montażu fotowoltaiki na blachach trapezowych a innych rodzajach dachów:
- Do blach trapezowych stosuje się inne uchwyty niż do innych rodzajów pokryć.
- Wsporniki mocowane do łat, przeznaczone do blachy trapezowej, mają płaską podstawę, aby leżeć w zagłębieniu między przetłoczeniami. W uchwytach dla blachodachówek falistych podstawa jest wygięta ku górze, dopasowana do kształtu modułu.
- Na pokryciu z blachy trapezowej można montować fotowoltaikę bezpośrednio do blachy (na mostkach), natomiast w przypadku blachodachówek falistych, panelowych, dachówek ceramicznych i betonowych montaż zawsze wymaga mocowania do podkonstrukcji, czyli krokwi lub łat.
Zagrożenia związane z użyciem uniwersalnych uchwytów do montażu paneli fotowoltaicznych:
Uniwersalne uchwyty są tańsze, ale ich montaż wiąże się z przebijaniem warstwy wstępnego krycia, co narusza szczelność dachu. Dodatkowo, trudno precyzyjnie trafić w krokiew, co może prowadzić do wykonania niepotrzebnych otworów w pokryciu dachowym.
Wsporniki montowane do łat są droższe, ale łatwiejsze w instalacji – linie łat można zobaczyć po śrubach, a warstwa wstępnego krycia pozostaje nienaruszona.
Warto, aby inwestor zwrócił uwagę na rodzaj uchwytów przed podpisaniem umowy z firmą instalacyjną, ponieważ firmy często stosują uniwersalne uchwyty z trzpieniem ze względu na ich wszechstronność.
W ofercie Blachy Pruszyński znajdziesz szeroki wybór profili dachowych z blachy stalowej ocynkowanej, powlekanej najwyższej jakości powłokami zabezpieczającymi, o kształtach idealnie wpisujących się w najnowsze trendy architektury oraz klasycznych, a także bezpieczne wsporniki do montażu paneli fotowoltaicznych.
Źródło i zdjęcia: Blachy Pruszyński
