Jak wykonać ocieplenie w systemie Alpol Eko Plus Standard krok po kroku?

System ALPOL EKO PLUS STANDARD to zestaw wyrobów przeznaczony do wykonywania ociepleń ścian zewnętrznych budynków. Zobacz instrukcję ocieplenia w tym systemie krok po kroku.

Jak wykonać ocieplenie w systemie Alpol Eko Plus Standard krok po kroku?

Wykonanie ocieplenia polega na umocowaniu do zewnętrznej powierzchni ścian układu składającego się z następujących warstw:

  • warstwy izolacji termicznej ze styropianu EPS,
  • warstwy zbrojonej wykonanej z zaprawy klejącej i siatki z włókna szklanego,
  • warstwy dekoracyjno-ochronnej składającej się z gruntu podtynkowego i tynku dekoracyjnego.

W systemie ALPOL EKO PLUS STANDARD płyty styropianowe mogą być mocowane do istniejących ścian za pomocą zaprawy klejącej lub zaprawy klejącej i dodatkowych łączników mechanicznych.

System występuje w czterech odmianach różniących się zastosowanymi tynkami:

  • odmiana M – z tynkami mineralnymi,
  • odmiana A – z tynkami akrylowymi,
  • odmiana SIS – z tynkami silikatowo-silikonowymi,
  • odmiana NANO-SIL – z tynkami nanosilikonowymi

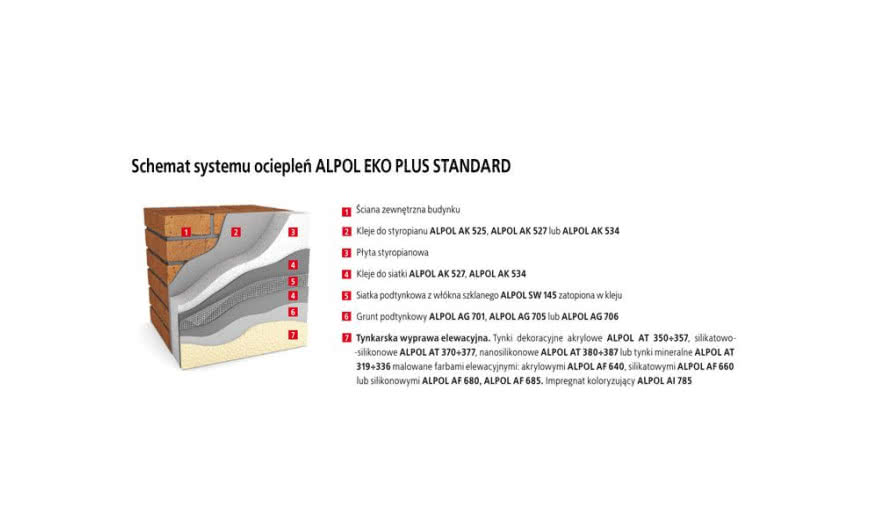

Schemat systemu ALPOL EKO PLUS

System ALPOL EKO PLUS występuje w czterech odmianach: - odmiana M z zastosowaniem dekoracyjnych tynków mineralnych - odmiana N z zastosowaniem dekoracyjnych tynków akrylowych - odmiana SIS z zastosowaniem dekoracyjnych tynków silikatowo-silikonowych - odmiana „ZIMOWA” przeznaczona do pracy w obniżonych temperaturach w łagodnych warunkach zimowych

Instrukcja ocieplenia w systemie Alpol Eko Plus Standard krok po kroku

Montaż listwy startowej

Przed przyklejaniem płyt styropianowych należy starannie wypoziomować i zamocować listwę cokołową ALPOL LC, dobraną odpowiednio do grubości płyt izolacyjnych. Mocowanie listwy cokołowej należy wykonać za pomocą kołków rozporowych lub kołków do szybkiego montażu w ilości przynajmniej trzech sztuk na 1 mb. Pomiędzy listwami należy pozostawić 2÷3 milimetrową przerwę dylatacyjną lub łączyć je za pomocą specjalnych spinek umożliwiających niewielki przesuw wzdłużny. Niespełnienie ego warunku może powodować odkształcenia listew cokołowych w wyniku zmian temperatury.

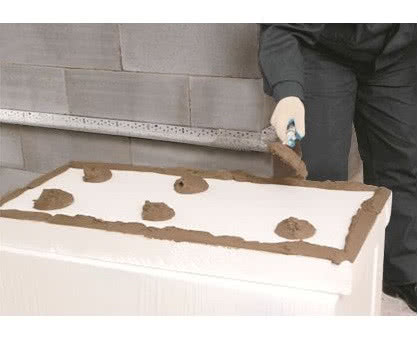

Nakładanie kleju metodą punktowo-krawędziową

Klej na płyty zaleca się nakładać jedną z dwóch metod: punktowo-krawędziową lub grzebieniową. W metodzie punktowo-krawędziowej kleje ALPOL AK 530, ALPOL AK 531 (biały), ALPOL AK 532 lub ALPOL AK 534 (zimowy) należy nakładać na płyty kielnią, w postaci placków i pasma obwodowego. Szerokość pasma kleju wzdłuż krawędzi obwodu płyty powinna wynosić od 3 do 5 cm. Na pozostałej powierzchni płyty należy nałożyć punktowo, od 3 do 6 placków o średnicy od 8 do 12 cm. Ilość nałożonego w ten sposób kleju powinna zapewnić co najmniej 40% efektywnej powierzchni przyklejenia płyty z podłożem. Metoda ta zalecana jest przy niewielkich nierównościach podłoża.

Klej na płyty zaleca się nakładać jedną z dwóch metod: punktowo-krawędziową lub grzebieniową.
Klej należy nałożyć kielnią i rozprowadzić gładką pacą.

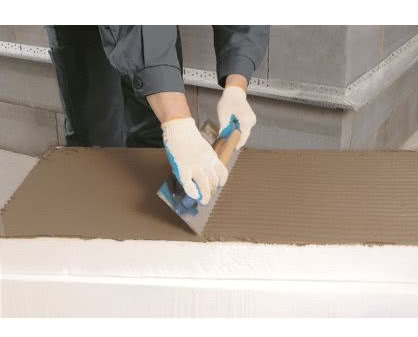

Nakładanie kleju metodą grzebieniową

Klej należy nałożyć kielnią i rozprowadzić gładką pacą. Następnie wyrównać pacą zębatą o wycięciach zębów 10 x 10 lub 12 x 12 mm. Metoda ta zalecana jest do płyt styropianowych o niewielkiej grubości (poniżej 5 cm), zapewnia większą powierzchnię efektywnego przyklejenia, ale może być zastosowana tylko przy równym podłożu.

Montaż płyt styropianowych

Płyty należy układać od dołu do góry, rozmieszczając pasami poziomymi (wzdłuż dłuższej krawędzi) z przewiązaniem na narożach i z zachowaniem mijankowego układu spoin pionowych. Nie należy tworzyć spoin krzyżowych. Każdą płytę styropianową z nałożonym klejem należy przystawić bocznymi krawędziami do przymocowanych wcześniej płyt sąsiednich lub listwy startowej, przycisnąć do ściany i lekko przesunąć w celu skutecznego rozprowadzenia kleju. Czynności przyklejania płyt należy wykonać w czasie nie dłuższym niż 20 minut od nałożenia kleju na powierzchnię płyty.

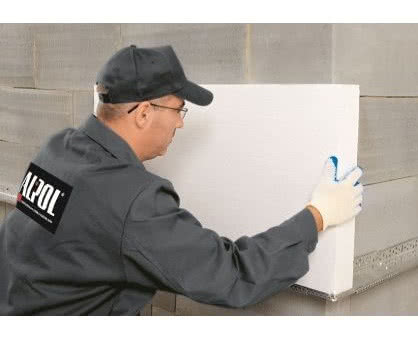

Każdą płytę styropianową z nałożonym klejem należy przystawić bocznymi krawędziami do przymocowanych wcześniej płyt sąsiednich lub listwy startowej.
Płyty należy dociskać do ściany równomiernie.

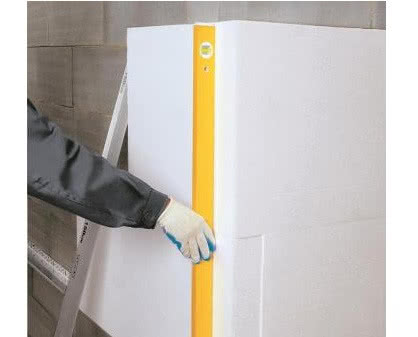

Płyty należy dociskać do ściany równomiernie, sprawdzając na bieżąco pionowość i równość powierzchni przy pomocy długiej poziomnicy lub łaty tynkarskiej.

Ewentualne szczeliny między płytami większe niż 2 mm należy wypełnić poprzez wciśnięcie „na sucho” odpowiednio przyciętych pasków styropianu, bez stosowania kleju. Mniejsze szczeliny należy wypełnić pianką poliuretanową z pistoletu. Niedopuszczalne jest występowanie kleju w spoinach. Należy usunąć nadmiar kleju przed zamocowaniem kolejnych płyt.

Ewentualne szczeliny między płytami większe niż 2 mm należy wypełnić poprzez wciśnięcie „na sucho”.
Wszystkie naroża otworów elewacji powinny być wyklejane całymi, odpowiednio przyciętymi płytami styropianowymi.

Montaż płyt styropianowych w obrębie otworów w elewacji

Wszystkie naroża otworów elewacji powinny być wyklejane całymi, odpowiednio przyciętymi płytami styropianowymi.

Rozmieszczenie łączników mechanicznych

Sposób dodatkowego mocowania za pomocą łączników mechanicznych zależy od zaleceń zawartych w projekcie ocieplenia. Projekt powinien określić liczbę i rodzaj łączników oraz sposób ich rozmieszczenia, uwzględniając wysokość budynku i zwiększone obciążenia w strefach krawędziowych. Zaleca się stosowanie co najmniej 4 łączników na 1 m² w środkowej części ściany oraz 8 łączników na 1 m² w części brzegowej. Długość stosowanych łączników zależna jest od rodzaju podłoża oraz grubości warstwy izolacji cieplnej. Głębokość zakotwienia w podłożu powinna wynosić co najmniej 6 cm w materiałach o dużej gęstości (betony, elementy silikatowe, ceramika ciężka) oraz nie mniej niż 8 cm w materiałach o niskiej gęstości (np. gazobeton, ceramika poryzowana).

Projekt powinien określić liczbę i rodzaj łączników oraz sposób ich rozmieszczenia.
Mocowanie płyt styropianowych za pomocą łączników mechanicznych.

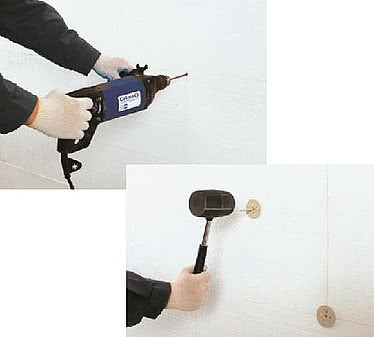

Mocowanie płyt styropianowych za pomocą łączników mechanicznych

Przed przystąpieniem do mocowania łączników mechanicznych trzeba upewnić się, że klej pod płytami dostatecznie związał i stwardniał (w przeciętnych warunkach minimum po 1 dniu od przyklejenia płyt, w okresie obniżonych temperatur minimum po 3 dniach). Montaż łączników odbywa się po wcześniejszym wywierceniu otworów i polega na osadzeniu łącznika i wbiciu za pomocą młotka, trzpienia z tworzywa sztucznego. Stosowane łączniki powinny być dopuszczone do obrotu i stosowania na podstawie odpowiednich aprobat technicznych.

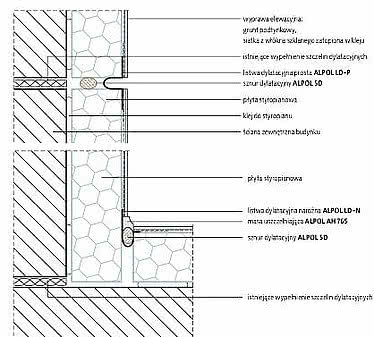

Szczeliny dylatacyjne

Wszystkie istniejące szczeliny dylatacyjne w ocieplanej ścianie budynku powinny być powtórzone w warstwie ocieplającej. Do wykonania szczelin mogą służyć gotowe profile dylatacyjne z PCW (ścienne i narożne).

Do wykonania szczelin mogą służyć gotowe profile dylatacyjne z PCW (ścienne i narożne).

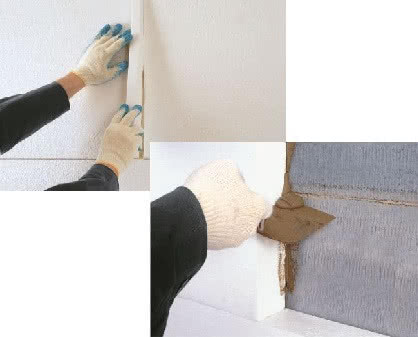

Zalecane jest wklejenie profili narożnikowych z aluminium lub tworzywa sztucznego na krawędziach ścian i otworów elewacji.

Zbrojenie krawędzi ścian i otworów elewacji

W celu wzmocnienia i zabezpieczenia wypukłych naroży elewacji przed uszkodzeniem mechanicznym zalecane jest wklejenie profili narożnikowych z aluminium lub tworzywa sztucznego na krawędziach ścian i otworów elewacji. Profil musi być obsadzony na styropianie pod siatką z włókna szklanego.

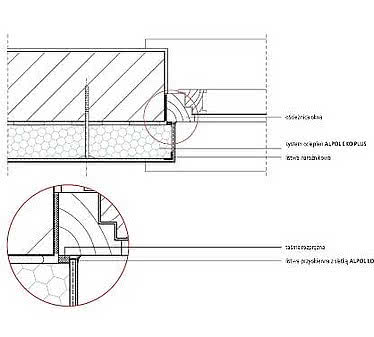

Połączenia z ościeżnicami okiennymi i drzwiowymi

Prawidłowe połączenie systemu ociepleń z ościeżnicami okien i drzwi powinno zapewnić ograniczenie mostków cieplnych, odpowiednią elastyczność oraz szczelność przed wnikaniem wilgoci. Zalecane jest wykonywanie tych połączeń przy użyciu systemowych listew przyokiennych. Płyty styropianowe w obrębie otworów okiennych i drzwiowych należy w trakcie przyklejania nasunąć na ościeżnicę na szerokość około 2 cm w celu ograniczenia mostka termicznego. Listwa przyokienna wyposażona jest w specjalną uszczelkę samoprzylepną, którą należy przykleić do ościeżnicy. Zapewnia ona elastyczne i szczelne połączenie z ościeżnicą. Zintegrowaną z listwą siatkę z włókna szklanego należy przykleić do warstwy izolacyjnej poprzez zatopienie jej w kleju do ociepleń.

Prawidłowe połączenie systemu ociepleń z ościeżnicami okien i drzwi powinno zapewnić ograniczenie mostków cieplnych.
Obróbka otworów okiennych.

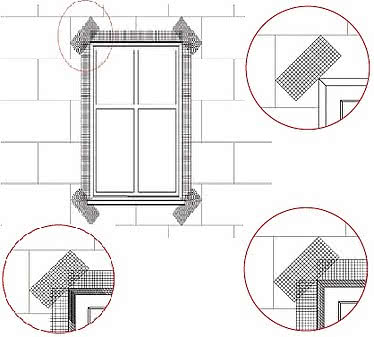

Obróbka otworów okiennych

Wzmocnienia wszystkich narożników otworów w elewacji należy wykonać poprzez zatopienie w warstwie kleju prostokątnych pasków siatki z włókna szklanego o wymiarach nie mniejszych niż 20 × 30 cm, powyżej i poniżej otworów okiennych i drzwiowych pod kątem 45. Dodatkowe zbrojenie zapobiega powstawaniu ukośnych pęknięć rozwijających się od naroży pod wpływem zwiększonych naprężeń.

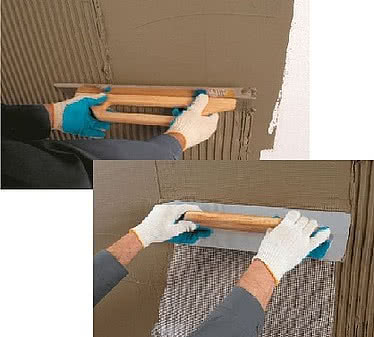

Wykonanie warstwy zbrojonej

Czynność zatapiania siatki należy wykonać w jednej operacji, rozpoczynając od góry ściany. Po nałożeniu kleju ALPOL AK 531, ALPOL AK 532 lub zimowego ALPOL AK 534 na płyty, przy pomocy pacy zębatej ze stali nierdzewnej o wycięciach zębów 10 × 10 lub 12 × 12 mm, należy natychmiast bardzo dokładnie wtopić w klej napiętą siatkę zbrojącą za pomocą gładkiej strony pacy. Po zatopieniu siatka zbrojąca powinna być całkowicie niewidoczna.

Siatka zbrojąca nie może nigdzie przylegać bezpośrednio do płyt, lecz musi być zatopiona w kleju. Pasy siatki zbrojącej powinny być przyklejane na zakład o szerokości ok. 10 cm. Jeżeli nie są stosowane kątowniki narożne to na narożnikach zewnętrznych siatka powinna zachodzić z obu stron na odległość co najmniej 20 cm. W części parterowej, a także na cokołach (jeżeli są ocieplane), należy zastosować dwie warstwy siatki zbrojącej.

Siatka zbrojąca nie może nigdzie przylegać bezpośrednio do płyt, lecz musi być zatopiona w kleju.

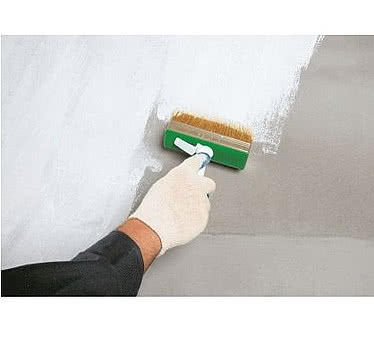

Nakładanie gruntu należy przeprowadzić za pomocą szczotki malarskiej lub pędzla malarskiego.

Gruntowanie warstwy zbrojonej pod wyprawę tynkarską

Po minimum 2 dniach od wykonania warstwy zbrojonej, należy jej powierzchnię przeszlifować papierem ściernym i następnie całą powierzchnię pomalować gruntem podtynkowym. Przy zastosowaniu dekoracyjnych tynków mineralnych gruntem ALPOL AG 701, pod tynki akrylowe należy zastosować grunt ALPOL AG 705, a pod tynki silikatowo-silikonowe ALPOL AG 706. Gruntowanie należy przeprowadzić w temperaturze powyżej +5°C, gdy klej jest całkowicie związany i wyschnięty. Nakładanie gruntu należy przeprowadzić za pomocą szczotki malarskiej lub pędzla malarskiego.

Wykonywanie wyprawy tynkarskiej

W systemie ALPOL EKO PLUS wyprawę mogą stanowić następujące tynki dekoracyjne:

  • tynki mineralne serii ALPOL AT 320-338 w kolorach szarym lub białym, o fakturze baranka lub kornika, o uziarnieniu od 1,5 do 3 mm, dostarczane w postaci suchych mieszanek,
  • tynki akrylowe serii ALPOL AT 350-358 w kolorach wg wzornika ALPOL COLOR, o fakturze baranka lub kornika, o uziarnieniu od 1 do 2,5 mm, dostarczane w postaci gotowej do użycia masy,
  • tynki silikatowo-silikonowe serii ALPOL AT 370-378 w kolorach wg wzornika ALPOL COLOR, o fakturze baranka lub kornika, o uziarnieniu od 1 do 2,5 mm, dostarczane w postaci gotowej do użycia masy.

Wyprawę tynkarską należy nakładać nie wcześniej niż dobę od pomalowania gruntem, ale nie później niż 3 miesiące od wykonania warstwy zbrojonej. W warunkach obniżonych temperatur wyprawę można nanosić po minimum 6 dniach oraz gdy temperatura w ciągu kolejnych 5 dni nie spadnie poniżej +5°C. Wszystkie tynki dekoracyjne należy nakładać na podłoże za pomocą pacy stalowej o prostych krawędziach i rozprowadzić je na powierzchni ściany trzymając pacę pod kątem około 20-30°.

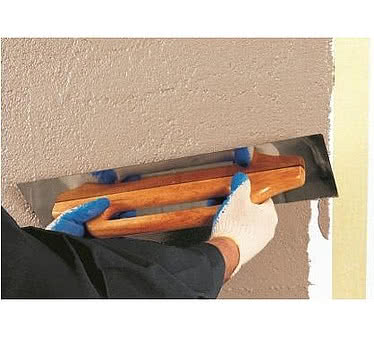

Kolejne warstwy rozprowadzamy zawsze w kierunku świeżo nałożonej warstwy. Grubość warstwy tynku powinna być równa grubości kruszywa strukturalnego. Nadmiar nałożonej masy należy ściągnąć za pomocą pacy. Podczas robót należy zapewnić taką ilość pracowników, aby w sposób ciągły, bez przerw w pracy, nałożyć tynk na polu elewacji wyznaczonym przez naroża budynku i inne naturalne linie odcięcia. Ewentualne łączenia partii tynku należy dokonać techniką „mokre na mokre”. W przypadku braku możliwości zachowania tego wymogu zaleca się stosować odcięcia za pomocą naklejanych podwójnie taśm malarskich, najpierw na podłoże, a później na wyschnięty tynk.

Nadmiar nałożonej masy należy ściągnąć za pomocą pacy. Podczas zacierania nie należy nadmiernie dociskać pacy do obrabianej wyprawy, ponieważ grozi to przetarciem tynku.

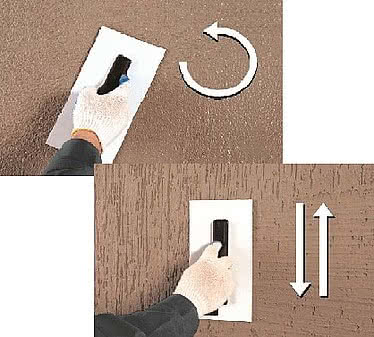

Po ułożeniu warstwy o wymaganej grubości należy przystąpić do wyprowadzenia pożądanej struktury tynku. Czynność tę wykonuje się poprzez zatarcie tynku pacą z twardego tworzywa sztucznego. Podczas zacierania nie należy nadmiernie dociskać pacy do obrabianej wyprawy, ponieważ grozi to przetarciem tynku. Należy pamiętać, że na jakość uzyskanej wyprawy mają wpływ warunki atmosferyczne podczas prowadzenia robót. Tynki mineralne po wysezonowaniu (minimum 7 dni), zaleca się pomalować odpowiednimi farbami elewacyjnymi (silikatowymi AF 660, silikonowymi AF 680 lub akrylowymi AF 640).
