DT 203 i DT 901 - drążki izolacyjne z końcówką UDI

Drążki izolacyjne służą do obsługi urządzeń elektroenergetycznych podłączonych do wysokiego napięcia. Służy do ochrony przez porażeniem elektrycznym poprzez odizolowanie użytkownika od urządzeń będących pod napięciem. Oba drążki są standardowo wyposażone w pokrowiec AXDT 200.

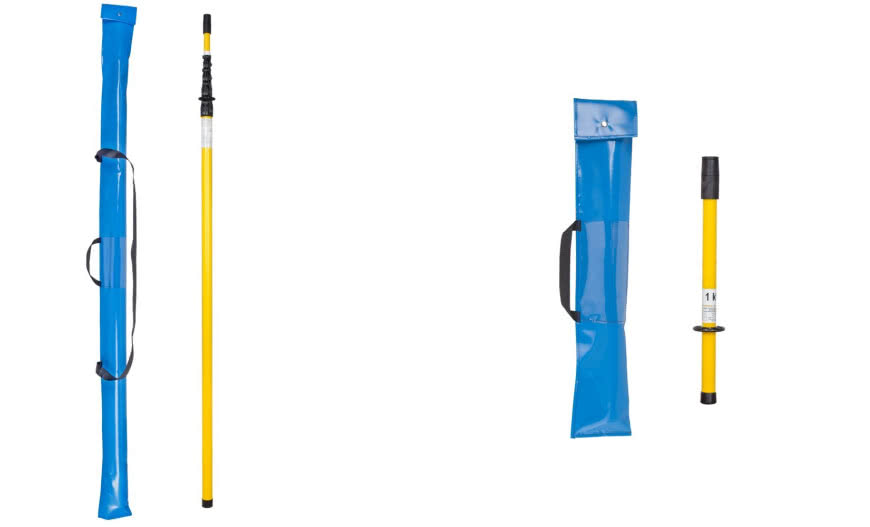

DT 203 i DT 901 - drążki izolacyjne z końcówką UDI

Parametry techniczne drążka DT 203 UDI

Sposób mocowania: głowica UDI
Materiał: włókno szklane, poliamid, PUREX WG-4537E A
Waga: 4,84 kg
Maksymalna długość: 9 374 mm
Minimalna długość: 2 356 mm
Maksymalne napięcie znamionowe: 440 kV
Ilość segmentów: 5
Odporność na rozciąganie: 1 323 N
Odporność na skręcanie: 12,5 Nm
Odporność na zginanie:  438 Nm

Parametry techniczne drążka DT 901 UDI

Sposób mocowania: głowica UDI
Materiał: włókno szklane, poliamid, PUREX WG-4537E A
Waga: 0,28 kg
Maksymalna długość: 500 mm
Maksymalne napięcie znamionowe: 1 kV
Ilość segmentów: 1
Odporność na rozciąganie: 1 500 N
Odporność na skręcanie: 12,5 Nm
Odporność na zginanie:   150 Nm



źródło i zdjęcie: PROTEKT
